- Товарный бетон: до 45 м3/час
- Камень пустотелый 390х190х188 мм: 600 шт/час
- Плитка тротуарная 200х100 мм кв. м: 60 м2/час
- Камень бордюрный 1000×300×150 мм: 80 шт/час
- Смеситель: БП-2Г-1500 двухвальный, с горизонтальным расположением валов
- Установленная мощность: 84,5 кВт
- Масса: 19 300 кг
- Длина: 23 000 мм
- Ширина: 9 300 мм
- Высота: 8 000 мм
- Режим работы: автоматический/автоматический
- Гарантия: 2 года
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Многофункциональный автоматизированный комплекс для производства мелкоштучных бетонных изделий и товарного бетона Рифей-Буран-Бетон 45.
Состоит из стационарного автоматического бетонного завода "Рифей-Бетон-45" и мощного автоматического формующего блока, вибропресса "Рифей-Буран".
Комплекс предназначен для:
1) Изготовления различных бетонных смесей (подвижных и полусухих) и строительных растворов
2) Производства различных мелкоштучных строительных материалов методом полусухого вибропрессования, таких как керамзито-шлако-пескоблоков, стеновых, перегородочных и облицовочных камней, лестничных проступей, бордюров дорожных и тротуарных, тротуарной плитки (брусчатки), лотков, столбов ограждений, решёток для откосов, вазонов, ригелей, теплоблоков и прочего.
СОСТАВ И СХЕМА
Бетонный завод состоит из каркасной эстакады на которой установлен двухвальный бетоносмеситель объёмом 1500 литров, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя инертных материалов представляет из себя четыре бункера по 7 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.
Название & Состав
Цена
Вибропресс Рифей-Буран
- Формующий блок Рифей Буран
- Модуль загрузки смеси
- Модуль подачи поддонов
- Маслостанция
- Автоматический пульт управления
- Пуансон-матрица (1 шт, стоимостью 231 т.руб.)
- Стеллаж (1 шт)
- Траверса съёма стеллажей
- Поддон технологический (12 шт)
с учетом НДС 20%
Рифей-Бетон-45
- Двухвальный бетоносмеситель (БП-2Г-1100)
- Подъемник скиповый с лебедкой (ПС-1400)
- Дозатор заполнителя (ДЗ-24, 2х12- два бункера по 12м/куб каждый)
- Дозатор цемента (ДЦ-400)
- Конвейер винтовой КВ-6 метров
- Дозатор для воды (ДВ-300)
- Система автоматического управления, пульт ПУ-А
- Пневмооборудование, компрессор Remeza
- Эстакада (Э-2)
- Комплект для монтажа и сборки, включающий фундаментные болты, метизы, провода и т. п.
- Руководство по эксплуатации. Паспорт.
- Насос воды
с учетом НДС 20%
Конвейер ленточный выкатной КЛ-500-5,0-В
1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный
3. Воронка приемная
4. Отбойник
5. Цепь приводная
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Автоматическая система пакетирования "ПК"
1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.
с учетом НДС 20%
Силос цемента СЦ-50
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
товарный бетон -до 45 м3 бетона в час
камней пустотелых 390х190х188 мм - 600 шт./час
камней перегородочных 120мм - 900 шт./час

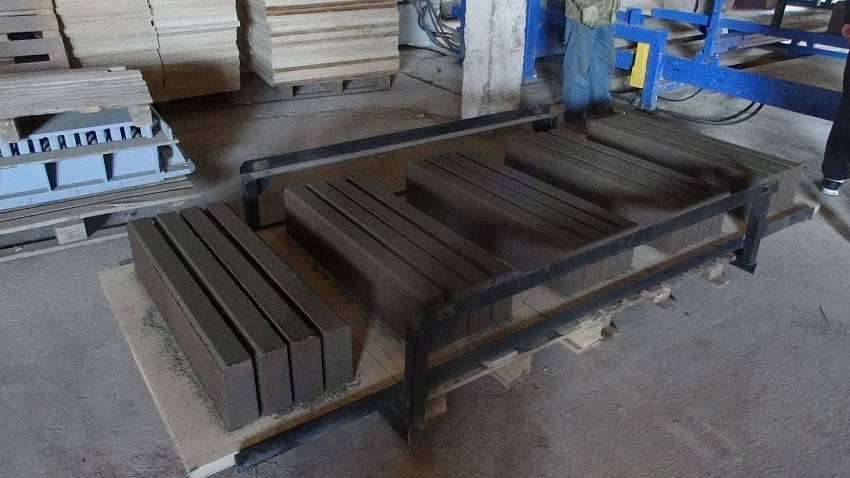

камней бортовых БР 100.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 3000 шт./час (60 м2)
Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель БП-2Г-1500 двухвальный, с горизонтальным расположением валов, V=1,5 м³
Количество бункеров для заполнителя - 4 шт.
Объем бункеров для заполнителя общий - 28 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 2000
-дозатор цемента - 400
-дозатор воды - 300
Установленная мощность - 84,5 кВт
Режим работы – автоматический/автоматический
Обслуживающий персонал – 3-4
Условия эксплуатации при температуре окружающей среды +5...+45
Габаритные размеры:
Длина (без учета силоса) - 23 000 мм
Ширина – 9 300 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 19 300 кг
Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
План фундамента
